这是博主最近业余花费三个月时间设计制作的一个超迷你Linux电脑，构思这个项目的缘由在前面【Project Quantum】的文章视频里有提及。
本次项目做完之后视频在网上引发了不少关注，本文后面的采访部分来自【量子位】近期对我的专访，文章里分享了一些我个人的心路历程和对开发者的建议，供大家参考~
继续阅读 >>
如何从零制作一个硬币大小的AI小电视
继续阅读 >>
继续阅读 >>
稚晖的个人站
“十年饮冰，难凉热血”
继续阅读 >>
自制超迷你模组化Linux卡片电脑【Project Quantum】
这又是个啥？

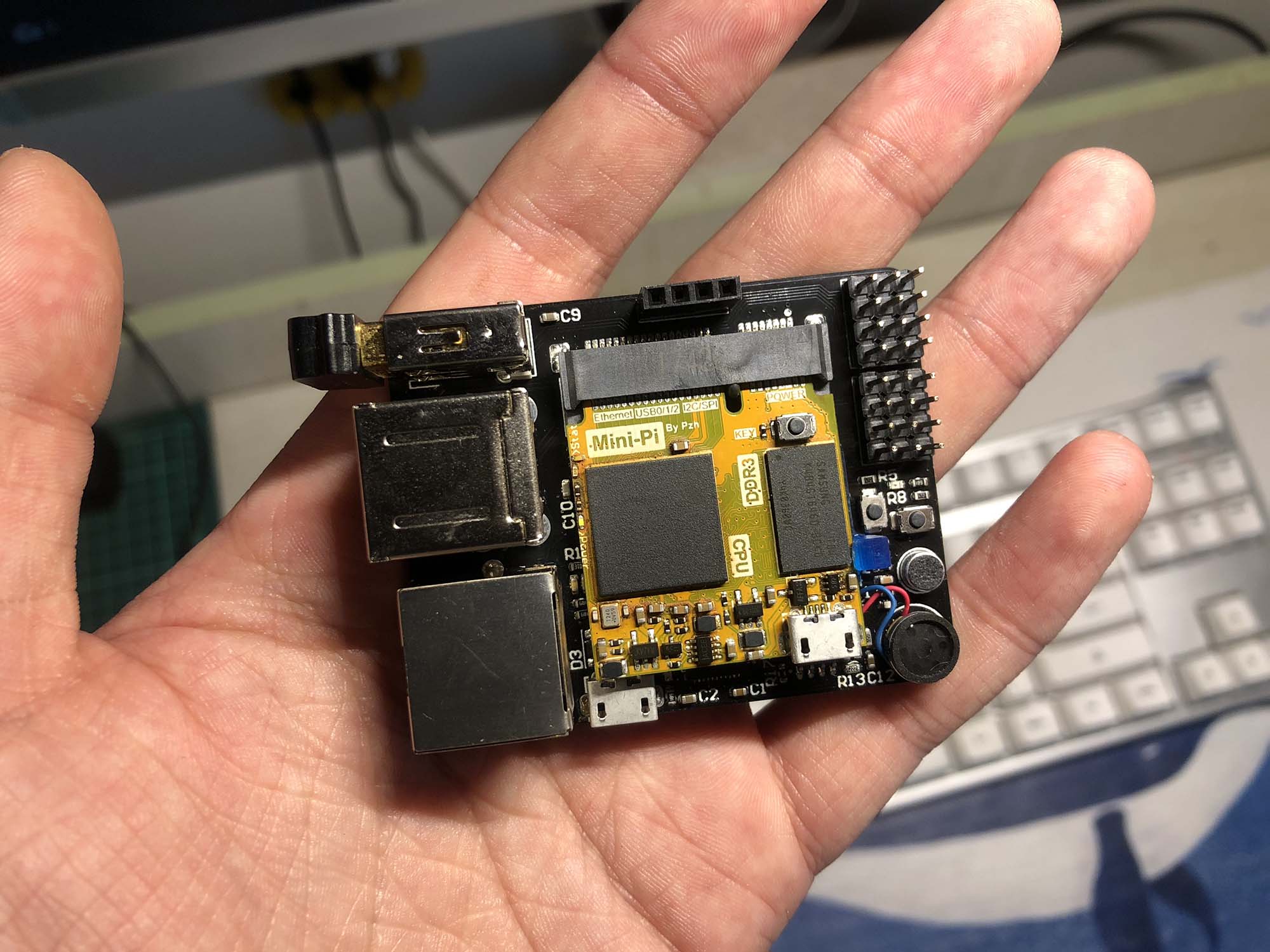

大家知道，我大概两年前在学校的时候仿造“树莓派”设计过一款硬币大小的Linux卡片电脑，叫MiniPi：如何自制一块“树莓派”–DIY ARM-Linux卡片电脑
但是时过境迁当我再度审视这款作品的时候，又发现了很多可改进之处：
- 首先Mini-PCIE的封装接口IO数有限，使得大部分的IO都没能从核心板引出
- 其次大家可以发现其实这块核心板的固定方式比较尴尬，由于USB插口处一侧没有螺丝孔位，所以只能靠一个打印的塑料卡扣来固定板子
- 再有就是虽然核心板很小，但是必须加上底板才能作为完整的卡片电脑使用，而一旦加上底板，整个卡片电脑的尺寸就变得一点也不Mini了…

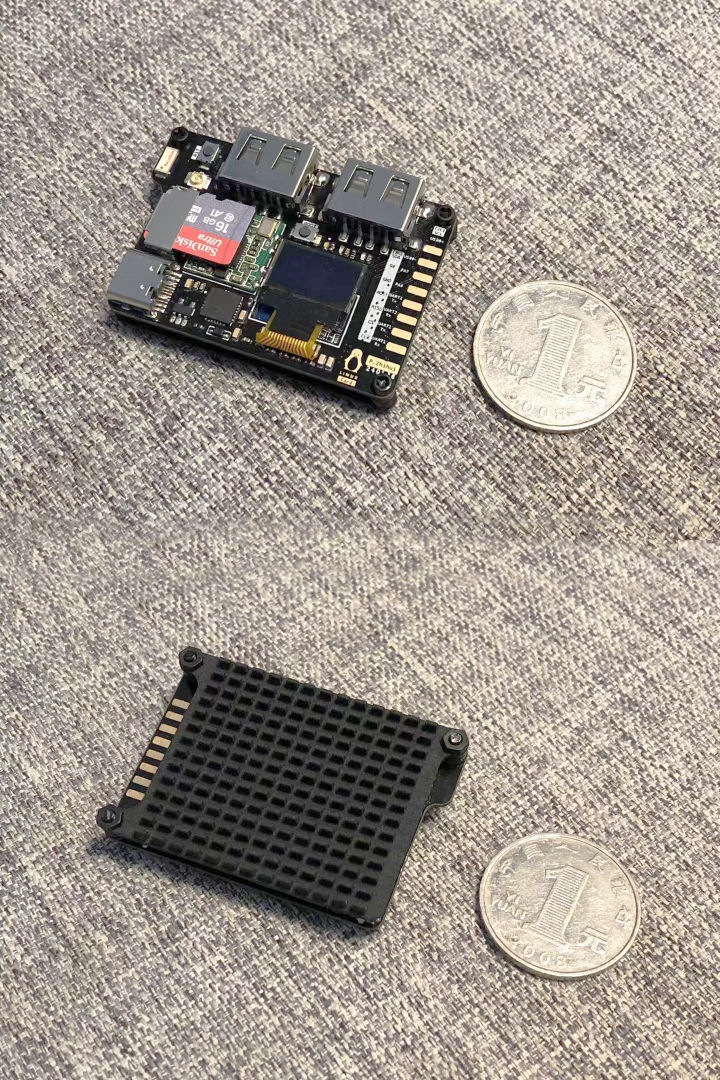

于是今年8月份的时候，我用邮票孔核心板+底板的方式重新设计了一款卡片电脑，取名为Linux-Card，演示视频如下↓
可以看到整个板子的体积有了质的变化，在板载
USB-Type-C、USB串口、2个USB-A口、WiFi模块、OLED屏幕和SD插槽的情况下，整体体积（包括厚度）几乎控制到了极限。
然后你们以为事情就结束了吗？
并没有！某男子业余制造卡片电脑得寸进尺，竟还想集成更多功能！
光增加功能还不算，我掐指一想：既然都已经把核心板压缩到这个程度了，为何不把其他模块和外设也做成邮票孔的形式以实现更紧凑的布局呢？
我们知道软件开发里面有封装、抽象、解耦等概念，我为什么不试试把硬件设计也来个High-Level-PCB-Design呢？通过这样模块化的PCB设计，以后我想基于这款卡片电脑做任何项目的时候，岂不是就都能拼积木一般easy了？
说干就干！
于是【Project Quantum】量子计划就诞生了！直接看下面的视频介绍↓
更多的项目细节我会在后面完成项目的过程中逐渐补充，怕错过的同学可以关注我的知乎和B站获取最新动态（在本博客标题下面有链接）。
【带你参观我的家】野生极客工程师装备配置指南
最近开始玩B站了，第一次拍摄Vlog，由于搬家仓促所以其实还有很多工具没有来得及拍，等新家布置完毕了以后可能会再投一篇来介绍，希望对大家有帮助~
目前还只是个小UP，以后会尽量抽空多发视频的，也欢迎大家关注，本博客标题下面有我的主页的跳转链接。
